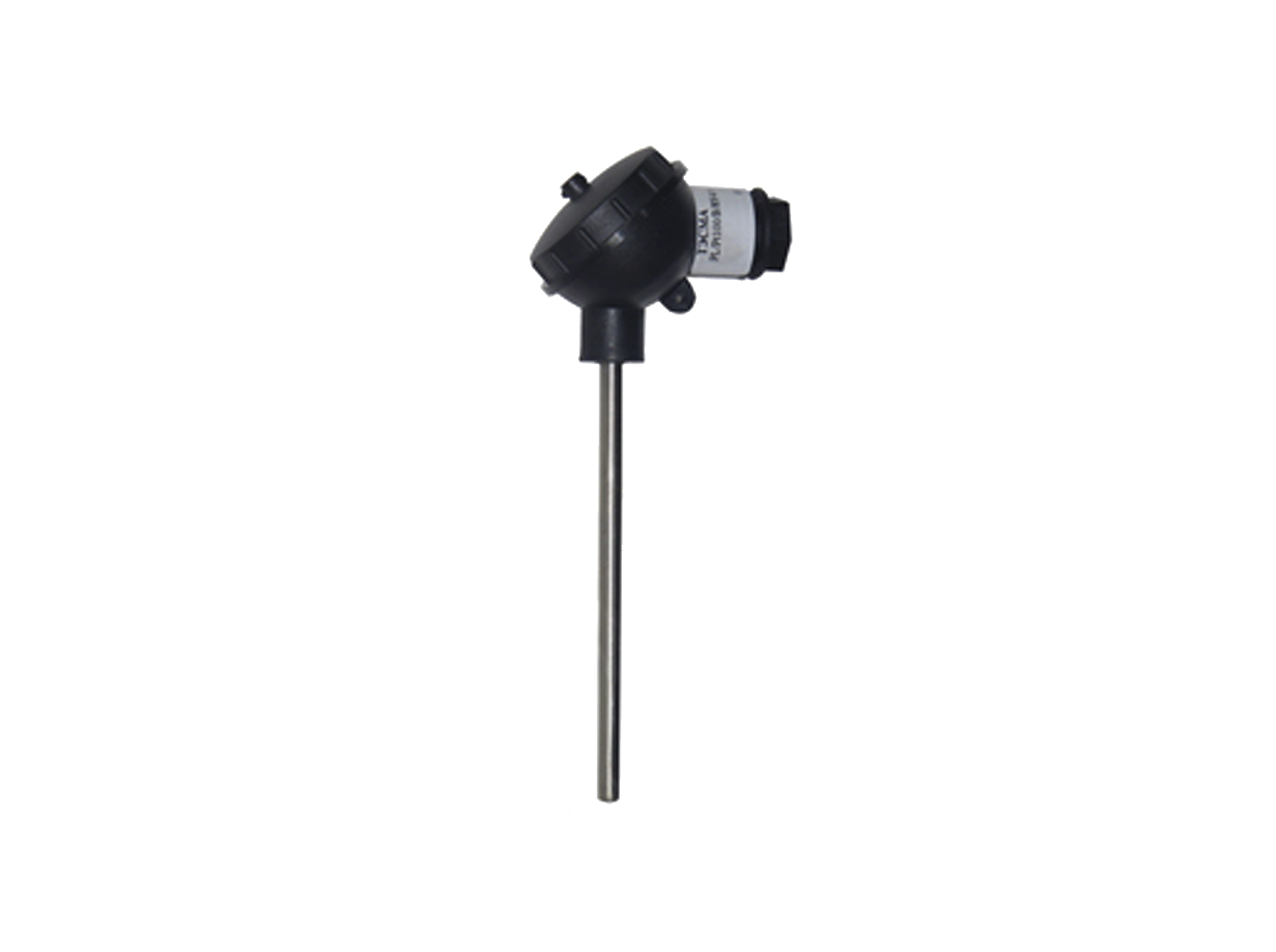

Цифровой датчик температуры ТЭСМАРТ на основе микросхемы DS18B20 — это полноценный цифровой термометр, способный измерять температуру в широком диапазоне от –55°C до +125°C с программируемой точностью 9–12 бит (то есть с разрешением от 0,5°C до 0,0625°C). Каждый датчик при производстве получает уникальный 64-битный адрес, что позволяет подключать десятки датчиков к одной линии связи без конфликтов — каждый будет опознаваться системой индивидуально.

Технические особенности

Где применяется: от бани до теплицы

Этот датчик идеально подходит для решения повседневных задач автоматизации загородного дома:

• В бане и сауне — контроль температуры в парной и предбаннике. Датчик выдерживает высокие температуры (+125°C), а при необходимости его можно разместить в термостойком кожухе для измерения ещё более высоких значений.
• В теплице — поддержание оптимального микроклимата: при снижении температуры ниже +12°C автоматически включается обогрев, при превышении +28°C — запускается вентиляция.
• На улице и в водопроводе — защита от замерзания: датчик, установленный на трубе или в колодце, подаст сигнал при приближении к 0°C, и система включит кабельный обогрев.
• В погребе или кладовой — мониторинг температурного режима для хранения овощей и консервации.
• Для бассейна или пруда — контроль температуры воды с возможностью автоматического включения подогрева.

Интеграция с ТСМ-СМАРТ ПАК-200

Датчик температуры ТЭСМАРТ на базе DS18B20 можно приобрести отдельно и интегрировать в системы автоматизации на базе оборудования ТЭМ:

Подключить цифровой датчик температуры ТЭСМА к контроллеру ТСМ-смарт ПАК-200 можно напрямую через цифровой вход, и это делает систему автоматизации загородного отдыха удивительно простой в настройке. Датчик на базе микросхемы DS18B20 говорит с контроллером на одном языке — по цифровой шине 1-Wire, поэтому между ними не нужны дополнительные преобразователи или сложные интерфейсы. Достаточно подвести к датчику обычный трёхжильный кабель: один провод для питания 5 вольт, второй для земли и третий для передачи данных. Контроллер сам определяет подключённый датчик по его уникальному цифровому адресу, который присваивается ещё на заводе, поэтому даже если вы установите в теплице или бане сразу несколько датчиков на один кабель, ТСМ-смарт ПАК-200 безошибочно различит каждый из них и будет получать с каждого свои показания температуры.

Всё это работает без вашего постоянного участия. Подключили датчик к цифровому входу контроллера, задали в веб-интерфейсе желаемую температуру и условия срабатывания — и система берёт заботы на себя. Контроллер не только управляет реле для включения обогревателей или вентиляторов, но и может прислать вам сообщение на почту: «В бане +65 градусов, можно париться» или «Внимание: в теплице +35 градусов». При этом настройки сохраняются даже при отключении электричества, а датчик продолжает работать в широком диапазоне от минус 55 до плюс 125 градусов — хватит и для сибирских морозов, и для жаркого лета в теплице. Такая связка «датчик плюс контроллер» превращает обычный загородный дом в умное пространство, где климат подстраивается под ваши потребности, а не наоборот.

Подключение к системе автоматизации выполняется по простой схеме: «питание + данные + земля». Подключение по шагам:

1. Проложите кабель от места установки датчика к контроллеру (витая пара подойдёт).
2. Подключите датчик к свободному порту 1-Wire на контроллере (3 контакта).
3. Зайдите в WEB-интерфейс контроллера через браузер (адрес указывается в настройках сети).
4. Найдите датчик — контроллер автоматически определит его по уникальному адресу.
5. Задайте параметры — нужную температуру, гистерезис (разницу для включения/выключения).
6. Напишите простую программу — например: «ЕСЛИ температура < 18°С, ТО включить обогреватель».
7. Сохраните и запустите — система готова к работе!
